EMT690系列設備故障綜合診斷系統
2023-02-09
09:03:28
902
EMT690系列設備故障綜合診
[型號選擇]
|
型 號
|
功 能
|
|
EMT690A2/4/8
|
2/4/8通道，現場實時振動采集與故障分析功能；實時數據記錄系統；USB口數據通訊
|
|
EMT690B2/4/8
|
2/4/8通道，現場實時振動采集與故障分析功能；實時數據記錄系統；電機故障診斷專家系統功能；USB口數據通訊
|
|
EMT690C2/4/8
|
2/4/8通道，現場實時振動采集與故障分析功能；實時數據記錄系統；現場單、雙面動平衡功能；USB口數據通訊
|
|
EMT690D2/4/8
|
2/4/8通道，現場實時振動采集與故障分析功能；實時數據記錄系統；現場單、雙面動平衡功能；電機故障診斷專家系統功能；USB口數據通訊
|
[特性描述]
EMT690系統特別適用于工業領域中各類機械設備，如汽輪機、壓縮機、電機、風機、水泵等的離線式振動監測、分析和故障診斷。該系統具有強大的實時振動采集與故障分析功能，現場單、雙面動平衡功能，交流感應電機故障診斷專家系統功能。通過它，可快速、全面掌握設備的運行狀態，預測和診斷設備故障，確保設備安全穩定地運轉。

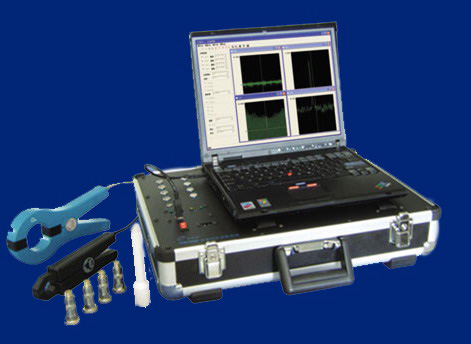

該系統硬件由名牌筆記本電腦（型號可選）與輕便的采集箱及可靠耐用的傳感器（振動加速度傳感器、光電轉速傳感器、鉗型電流傳感器）等組成，組件配接靈活，可靠性高，非常適合現場使用；全中文WINDOWS版功能軟件包由三個功能模塊組成：實時振動分析故障診斷軟件可以通過振動分析診斷設備機械類故障，交流感應電機診斷專家系統借助電流頻譜自動診斷交流感應電機轉子故障及動態偏心故障，動平衡軟件則幫助失衡轉子實現現場動平衡。
本系統現已廣泛應用于電力、石化、冶金、鐵路、機械加工、水處理等行業中，受到各用戶單位的普遍歡迎。
[系統功能]
★ 振動分析故障診斷功能
• 完善的數據庫管理：包括設備管理、測點管理、數據管理、報表管理；
• 強大的打印功能：譜圖實時打印，各種數據報表、趨勢分析圖打印
• 趨勢分析功能：對峰值、有效值、1×、2×、3×等多頻段進行趨勢分析，預報設備運行狀態；
• 實時振動采集和分析；
• 強大的振動分析功能
時域分析：包括時域波形、概率密度、自相關分析、互相關分析等，實時顯示有量綱參數（峰值、平均值、有效值）和無量綱參數；
頻譜分析：包括幅值譜、對數譜、相位譜、倒頻譜分析等，實時顯示十個最大譜峰及對應頻率；
平均分析：時域同步平均、時域平均譜、頻域平均譜；
三維分析：時間三維譜、轉速三維譜（啟停機分析）；
軸心分析：通過與在線傳感器連接，可以做軸心軌跡、二維全息、全息譜分析。
通過以上振動分析功能，可以診斷設備各種轉子類故障（基礎松動、不平衡、不對中、軸彎曲、軸裂紋、共振、喘振、油膜渦動、油膜振蕩、旋轉失速、轉子與靜止件摩擦、轉子過盈配合件過盈不足、密封和間隙動力失穩），軸承類故障（軸承磨損、軸承點蝕、軸承缺油），齒輪箱類故障（齒輪磨損、齒輪偏心、齒輪齒距誤差過大）等各種機械故障。
◆ 交流感應電機故障診斷專家系統功能
本軟件模塊具有專家系統功能，自動診斷大、中型交流異步感應電機轉子故障（轉子斷條、轉子端環斷裂、轉子高阻接頭、鑄鋁轉子中的鑄造間隙和氣泡、繞線式轉子中的不良銅焊接頭）及交流異步（或同步）感應電機轉子與定子的偏心故障（不均勻氣隙、磁吸力不平衡、機械不平衡、轉子熱彎曲、軸承磨損）。該系統采用在電機正常工作（不停機）條件下，利用電流傳感器檢測電機的工作電流（低壓電機檢測主回路，高壓電機檢測二次回路）。通過電流頻譜分析，自動給出故障診斷報告，定量告知故障嚴重程度，故障發展趨勢，建議采取的維護措施，并可預測電機的可靠運行時間。
▲ 現場單、雙面動平衡功能
利用現場原有安裝條件，提供試重平衡法和影響系數平衡法對設備進行平衡。一次操作，可以使設備不平衡量減少90%以上，并且允許多次平衡，直至滿意為止?？蛇M(jìn)行矢量分解、矢量合成，便于平衡配重的安裝。該功能最大的好處是給您提供了一種簡單、可靠、有效的方法，真正實現現場動平衡，節省了時間、人力和資金。
[技術指標]
通 道：2/4/8通道+轉速通道
采 樣：2/4/8通道同時采樣保持
耦合方式：交流、直流
采樣點數：256、512、1024、2048、4096、8192、16384、32768
頻率范圍：DC～50KHz
譜 線 數：100、200、400、800、1600、3200、6400、12800
觸 發 源：內觸發、外觸發
觸發方式：自由觸發（無觸發）、單次觸發、重復觸發
量 程：±30V(DC) ±3.3V～±0.01289V共9檔(AC)
低通濾波：不加、600Hz、1KHz、2KHz、3 KHz、4 KHz、5 KHz、6 KHz、
7 KHz、8 KHz、9 KHz、10 KHz、11 KHz、12 KHz、13 KHz、
（拐點處衰減5%，衰減速率12dB/oct）
積分處理：不加積分、一次積分、二次積分
高通濾波：0.5Hz、10Hz、400Hz、1KHz（拐點處衰減5%，衰減速率24dB/oct）
包絡解調：on/off
抗混濾波：100Hz～20KHz連續可變
動態范圍：14位A/D，～84dB
存 儲：以筆記本電腦為準，一般不小于256M內存、80G硬盤
窗 函 數：漢寧窗、海明窗、三角窗、矩形窗、采樣窗可選
電 源：交、直流兩用。
充 電：3小時充滿
本產品技術規格如有變更，恕不能及時更新，以產品說明書為準；如有疑議，請聯系公司銷售人員
