EMT490系列機器故障分析儀

『型號選擇』

『特性描述』

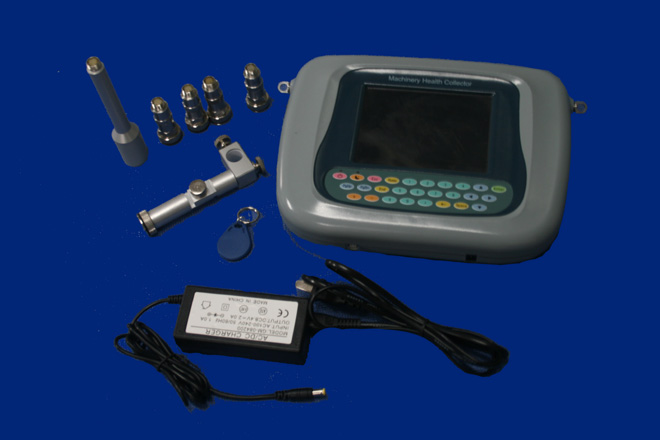

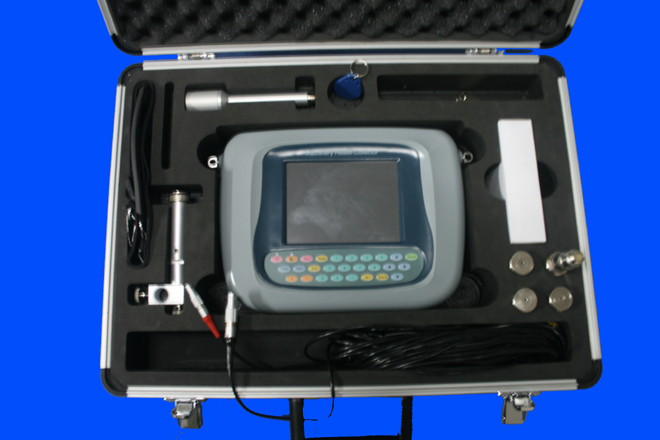

    EMT490系列機器故障分析儀采用內嵌PDA（掌上電腦）結構，是我公司新一代便攜式FFT數據采集與信號分析儀器。
該儀器 體積小、重量輕、結構緊湊，既滿足了便攜式采集的要求，又實現了強大的現場數據采集和機器故障分析功能，還可通過選裝軟件擴展現場單、雙面動平衡功能；具有路徑識別系統，自動識別被測機器編號，便于點檢定位；支持網絡化數據管理與分析診斷功能，通過EMT800設備狀態監測與故障分析網絡數據平臺匯總，可快速、全面掌握機器的運行狀態及發展趨勢，分析診斷機器故障，確保機器安全穩定地運行。
該儀器適用于工業領域中各類機器，如汽輪機、壓縮機、電機、風機、水泵等的離線式狀態點檢和故障分析。
『系統功能』
★振動采集與故障分析功能
  可采集振動速度、加速度、位移的各種參數；

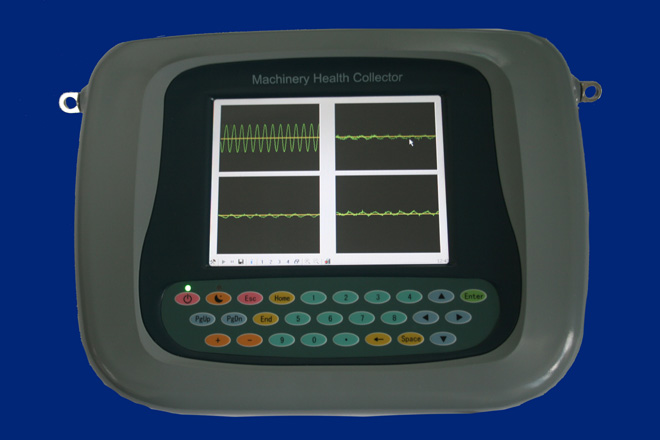

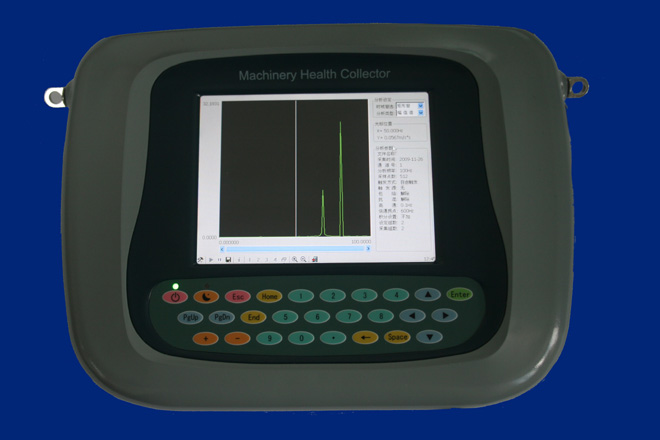

  可測量1/2/3/4通道頻譜、時域波形；
  可監測各個通道的棒圖；
  可進行軸心軌跡分析；
  可進行總值趨勢分析，以觀察變工況設備的總值波動曲線；
  可任意設定采集條件，如采樣點數，分析頻率等；
  完善的數據庫管理：包括機器管理、測點管理、數據管理、報表管理；
  強大的打印功能：可以打印各種波譜圖，數據報表、趨勢圖；
  通過振動分析功能，可以診斷機器各種轉子類低頻故障，軸承、齒輪箱類高頻故障，并對設備數據進行管理。
▲現場單、雙面動平衡功能
  •向?qū)讲僮?，僅需3－5步即可完成現場動平衡；
  •可以從已保存的未完成動平衡過程繼續進行動平衡；
  •利用現場原有安裝條件，開停機2—3次；
  •提供試重平衡法和影響系數法；
  •具有矢量分解、矢量合成功能便于平衡配重安裝；
  •一次平衡可降低振動量可達80%以上，并可多次平衡；
  •平衡報表生成及輸出；
     該功能利用機器原有安裝條件，無需拆機，真正解決了旋轉機械現場動平衡問題，為企業節省了大量時間、人力和資金。
『技術指標』
  硬件：
  •主    機：內嵌PDA（掌上電腦）結構，3.5’真彩液晶屏顯示，中文Win-CE界面，觸摸屏操作；
  •通 道 數：振動2/4通道可選＋轉速（外觸發）通道；
  •存    儲：可擴展FLASH卡使得存儲能力無限
  •通    訊：USB
  •路徑識別：DALLAS電子識別系統，自動識別被測機器編號
  •采    樣：2/4通道同時采樣保持
  •信號處理：各通道絕對獨立的信號處理，確保各通道信號的獨立性，杜絕通道間干擾
  •采樣點數：256、512、1024、2048、4096、8192
  •譜 線 數：100、200、400、800、1600、3200
  •頻率范圍：DC～40KHz
  •低通濾波：不加、600Hz、1KHz、2KHz、3 KHz、4 KHz、5 KHz、6 KHz、
              7 KHz、8 KHz、9 KHz、10 KHz、11 KHz、12 KHz、13 KHz
  •積分處理：不加積分、一次積分、二次積分
  •高通濾波：0.5Hz、10Hz、400Hz、1KHz
  •包絡解調：on/off
  •抗混濾波：100Hz～20KHz連續可變
  •動態范圍：14位A/D，～84dB
  •窗 函 數：漢寧窗、海明窗、三角窗、矩形窗、采樣窗可選
  •傳 感 器：振動傳感器采用電荷放大器內置，環形剪切型加速度傳感器；
             轉速傳感器采用激光式光電傳感器
  •電    源：內置鋰電3小時充滿，可連續使用8小時；外接5－9V直流電源供電、充電
  軟件：
  •振動采集與故障分析軟件EMT490-VAS
  •現場單、雙面動平衡軟件EMT490-DBS（可選）
  •設備狀態監測與故障分析網絡數據平臺EMT800（可選）

本產品技術規格如有變更，恕不能及時更新，以產品說明書為準；如有異議，請聯系公司銷售人員。

...
